Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Sertifika: | ISO9001 | model: | KDT-15-5 |
|---|---|---|---|
| şimdiki: | 0-100A | Busbar Boyutu: | 4 / 5mm |
| tip: | Kompakt bara fişi | Ömür: | 4 yıl |
| Vurgulamak: | 200A Bara Soketi Bakır Pimler,100A Bara Soketi Bakır Pimler,ISO9001 Bara Bakır Kontaktör |
||

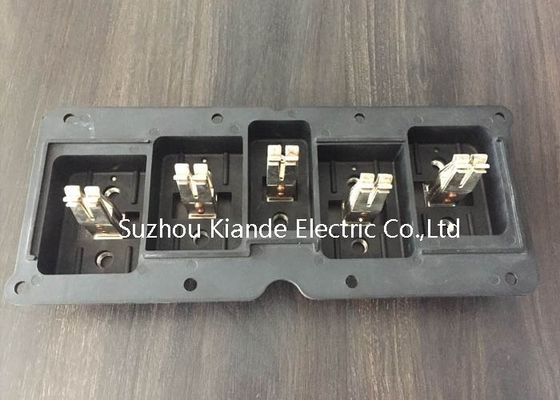

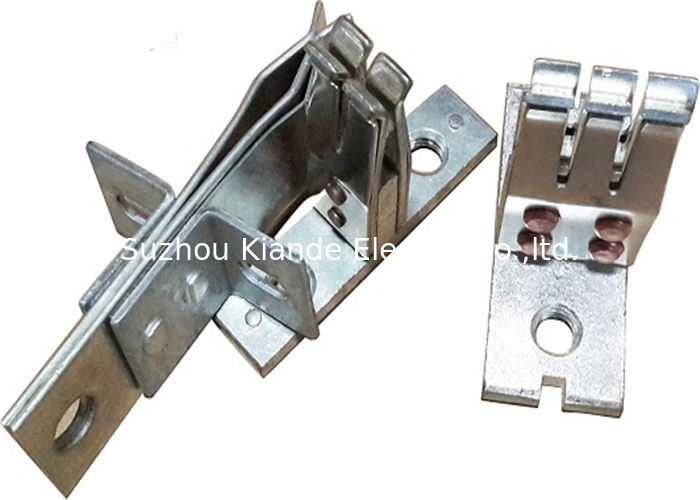

Kompakt Bara Soketi Bakır Pimler Busbar Aksesuarları soket bıçak parmakları
| Modeli | Akım | Busbar Boyutu | Tür | Açıklama |
| KDT-15-5 | 0-100A | 4 / 5mm | Kompakt bara fişi | T Tipi |
| KDT-18-5 | 100-200A | 4 / 5mm | Kompakt bara fişi | T Tipi |
| KDT-22-5 | 250-350A | 4 / 5mm | Kompakt bara fişi | T Tipi |
| KDT-30-5 | 400-630A | 4 / 5mm | Kompakt bara fişi | T Tipi |
| KDT-15-6 | 0 ~ 200A | 6 mm | Kompakt bara fişi | T Tipi |
| KDT-18-6 | 250-350A | 6 mm | Kompakt bara fişi | T Tipi |
| KDT-28-6 | 400-630A | 6 mm | Kompakt bara fişi | T Tipi |
| KDF-125 | 0-125A | 19 faz mesafesi, 22 faz mesafesi, 26 faz mesafesi yukarıda |
Hava barası fişi | F Tipi |
| KDF-160 | 125 ~ 160A | Hava barası fişi | ||
| KDF-250 | 160-250A | Hava barası fişi | ||
| KDF-630 | 315 ~ 630A | Hava barası fişi |
Çıkış Ünitesi Kurulum Kılavuzu (Fişli Tip)
İki tür eklenti dağıtma birimi vardır:
1) Otomatik sıkıştırma sistemi olmayan geçmeli çıkış üniteleri.
2) Otomatik sıkıştırma sistemli geçmeli çıkış üniteleri.
Aşama 1: Çıkış ünitesi kapağını açın veya çıkarın.
Adım 2: Koruma cihazını dağıtma ünitesine takın.
Adım 3: Çalıştırma bileşeninin çıkışındaki IP korumasını kaldırın.
Adım 4: Çıkış kablo rakorlarını hazırlayın ve kabloları dağıtım ünitesine bağlayın.
Adım 5: Koruma cihazının kapalı olduğunu kontrol edin ve dağıtma ünitesi içinde kalan aletler ve nesneler için dağıtma ünitesini dikkatlice inceleyin.
6. Adım:Dağıtma ünitesinin arka tarafını çalıştırma bileşeni üzerine konumlandırın.
Adım 7: Dağıtma birimini çalıştırma bileşenine takın.
8. Adım: Dağıtma biriminin içinde bulunan kilitleme kolunu kullanarak dağıtma birimini çalıştırma bileşeni üzerinde kilitleyin
Adım 9: Sabitleme mekanizmasını kullanarak dağıtma birimini çalıştırma bileşeni üzerinde sabitleyin.
Adım 10: Çıkış ünitesi kapağını kapatın.Sistem ve yük enerjilendirilmeye hazırdır.
