630A Busbar Joint Block Sandwich Busway System Connection ISO9001

Sandviç Busway Sistem Bağlantısı için 630A Busbar Ortak Bloğu

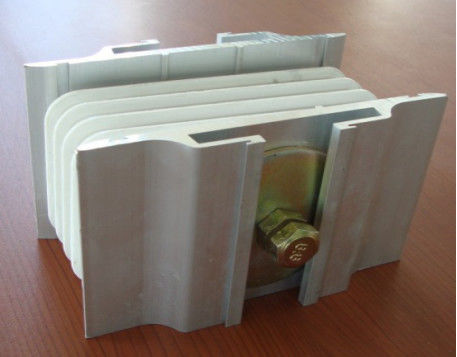

Bara bağlantı sistemi, busbar sistemlerinin iki elemanını birbirine bağlamak için kullanılır, bitişik bölümleri veya elemanları sökmeden monte edilmiş durumda takılıp çıkarılabilir. Tork somunu, bağlantıların istenen torkta sıkılığını sağlar ve kurulum sırasında tork anahtarı ihtiyacını ortadan kaldırır. .Ağır hizmet tipi yan plakalar ve Belleville pulları, basıncın eşit dağılımını sağlar.Ek yerleri sadece tek taraftan anahtar yardımı ile kolayca sıkılabilir.

Busduct eklemi

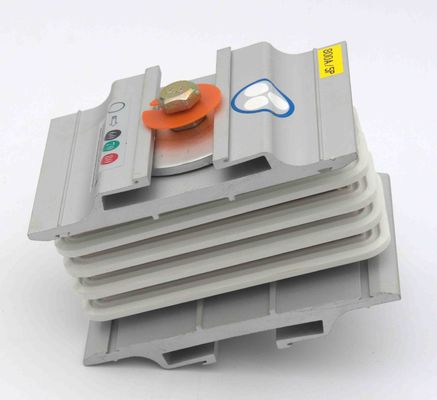

Bu ortak yığın tasarımı, güç kaybını azaltmak ve soğutma performansını iyileştirmek için iletkenlerin daha büyük bir temas yüzeyi dikkate alınmıştır.

Belleville pulu ile birlikte çift başlı bağlantı cıvataları, her bir bağlantı bağlantısını sabitlemek için gereken yeterli basıncı sağlar.

Çift başlı mafsal civatası da, mafsal civatasının dış başının (ki bu

Sızdırmazlık göstergesi) sınıra ulaştığında kesilecek ve bu da bağlantı parçasının aşırı gerilmesini önleyecektir.

Busduct Ortak Kurulum Kılavuzu
Adım 1: Busduct bağlantı paketi kurulumundan önce doğru bağlantı yığınını (4W veya 5W) ve faz yönünü belirleyin

Adım 2: Her iki busduct terminalini ortak yığın konektörüyle hizalayın ve bağlayın.

Step3: Ortak yığın durdurucu, üst üste binen iletkenlerin tam temas yüzeyini sağlamak için bir kılavuz görevi görür.

Adım 4: Çift başlı cıvatayı lokma anahtar kullanarak dış kafa kesilene kadar sıkın.

Adım 5: Bağlantı paketi kapaklarını bara bağlantı bölümünün her iki tarafına yerleştirin ve tüm cıvata ve somunları lokma anahtarla sıkın.
