| Sertifika: | ISO9001 | ad: | Busduct Bakır İletken Bağlantısı |
|---|---|---|---|
| şimdiki: | 0-100A | Busbar Boyutu: | 5mm |
| tip: | Kompakt bara fişi | Ömür: | 4 yıl |
| Vurgulamak: | M12 Belleville Spring Washer,5mm Belleville Spring Washer,belleville disc spring Busbar Joint Pack |
||

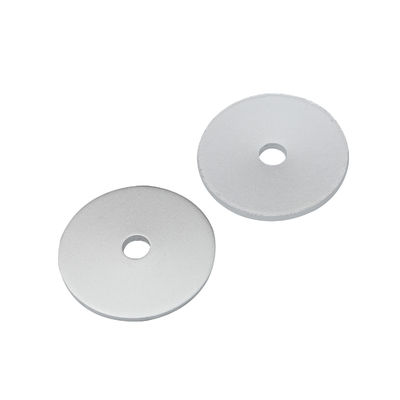

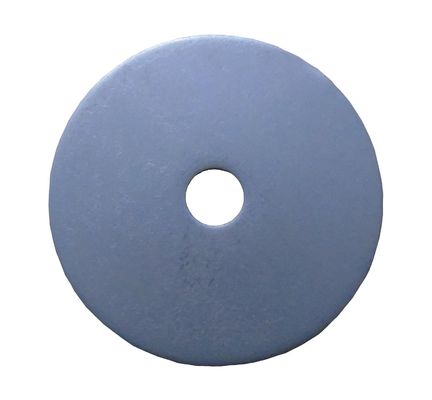

Kompakt Busduct Sistemi için Bara Ek Paketine Monte Edilen M12 Belleville Yaylı Pul
| modeli | Akım | Bara Boyutu | Tip | Açıklama |
| KDT-15-5 | 0-100A | 4/5 mm | Kompakt bara fişi | T Tipi |
| KDT-18-5 | 100-200A | 4/5 mm | Kompakt bara fişi | T Tipi |
| KDT-22-5 | 250-350A | 4/5 mm | Kompakt bara fişi | T Tipi |
| KDT-30-5 | 400-630A | 4/5 mm | Kompakt bara fişi | T Tipi |
| KDT-15-6 | 0~200A | 6mm | Kompakt bara fişi | T Tipi |
| KDT-18-6 | 250-350A | 6mm | Kompakt bara fişi | T Tipi |
| KDT-28-6 | 400-630A | 6mm | Kompakt bara fişi | T Tipi |
| KDF-125 | 0-125A | 19 faz mesafesi, 22 faz mesafesi, 26 faz mesafesi yukarıda |
Hava barası fişi | F Tipi |
| KDF-160 | 125~160A | Hava barası fişi | ||
| KDF-250 | 160-250A | Hava barası fişi | ||
| KDF-630 | 315~630A | Hava barası fişi |
Busduct Joint bileşeni nedir?
Mafsal bloğu bir / iki kesme cıvatası ile çalıştırılabilir.
Bağlantı tertibatı, kurulu durumda herhangi bir zamanda çıkarılabilir / kurulabilir.
Uniblock mafsalda basıncı eşit olarak dağıtmak için disk yaylı rondela kullanılır.
Sıkma için önerilen tork 7 Kg-mtr'dir.
Bu bağlantılar, baraların ve muhafazanın termal genleşmesini sağlamak için özel olarak tasarlanmıştır.
Busduct Ortak Kurulum Kılavuzu
Adım 1: Busduct bağlantı paketi kurulumundan önce doğru bağlantı yığınını (4W veya 5W) ve faz yönünü belirleyin
Adım 2: Her iki busduct terminalini ortak yığın konektörüyle hizalayın ve bağlayın.
Step3: Ortak yığın durdurucu, üst üste binen iletkenlerin tam temas yüzeyini sağlamak için bir kılavuz görevi görür.
Adım 4: Çift başlı cıvatayı lokma anahtar kullanarak dış kafa kesilene kadar sıkın.
Adım 5: Bağlantı paketi kapaklarını bara bağlantı bölümünün her iki tarafına yerleştirin ve tüm cıvata ve somunları lokma anahtarla sıkın.
Busbar Trunking Sistemi, kabloların yabancı cisimler nedeniyle zarar görmesini önlemek için uygun muhafazalar ve iyi miktarda koruma ile bakır veya alüminyum busbar kullanarak elektrik dağıtımı yapan bir sistemdir.... Soğutma sistemi, geleneksel kablolama sisteminden çok daha iyidir.
