| Sertifika: | ISO9001 | isim: | Yay Desteği |
|---|---|---|---|
| paket: | kontrplak | Marka: | kianda |
| modeli: | KD-TH | kullanım: | fiş kutusu için |
| ADEDI: | 1000 adet | ||
| Vurgulamak: | Yay Destekli Busbar Aksesuarları,Özel Busbar Montaj Desteği,3C uyumlu Busbar Montaj Yayı |
||

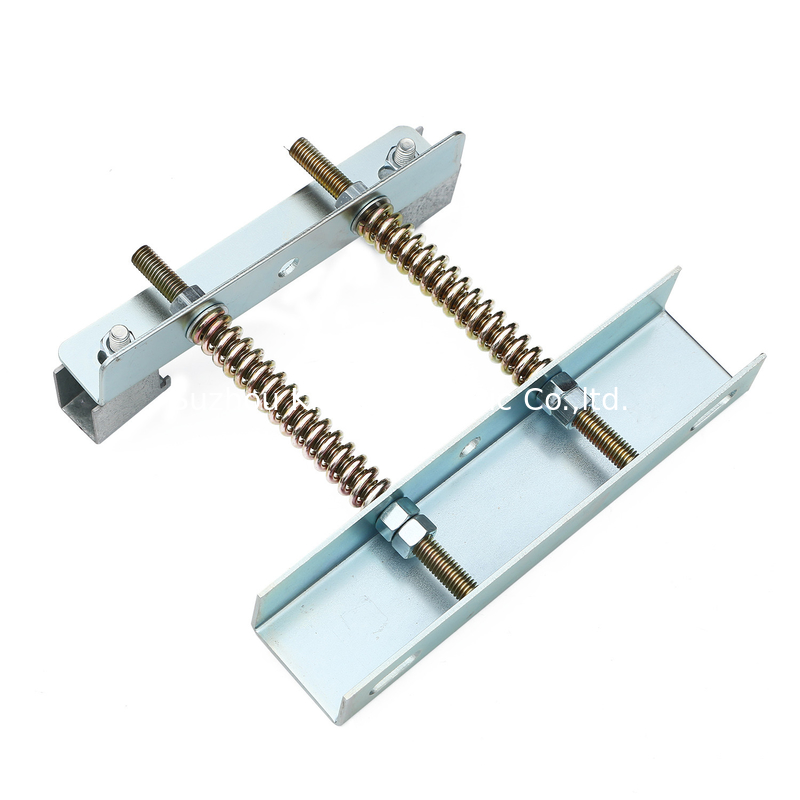

Busbar Montajı İçin Yay Destekli Busbar Aksesuarları
| Numara. | Kalem | Şartname | parametreler |
| 1 | Yay desteği | 60*40*5mm | |
| 60*40*3mm | |||
| 2 | Bahar | 17L120 | L=120mm |
| 3 | Çift başlı cıvata | M10*230mm | |
| 4 | Destek | Dikey / düz |
m için Kurulum Talimatlarıyaylı askı
1 Yaylı Askıyı, bustrunking'in (Yükselen Şebeke) her iki tarafına zaten takılmış olan 'U' kelepçeye takın.
2 Somun A'yı Sert askı tertibatından çıkarın ve M16 cıvatasını 'C' kanalındaki deliklerden geçirin.
yerde/duvarda
3 Bükme ağırlığı sayesinde yay sıkışır ve 'C' somunu ile L desteği arasında bir boşluk oluşturur.somunu sıkın
Boşluğu ortadan kaldırmak için elle 'C'.
4 B somununu, alt bustrunkingli mafsalı sabitlemek için istenen seviyeye ulaşana kadar bustrunking'in her iki tarafında ayarlayın.Emin olmak
bu somun B, bustrunking'i dikey olarak düz monte etmek için her iki tarafta eşit olarak ayarlanır.
5 A somununu cıvatanın alt ucundan 'C' kanalına kilitleyin.
6 Sonraki bustrunking için adım #1,2,3,4,5'i tekrarlayın.
7. Tam kurulumdan sonra yayın termal koşullar altında genişlemesine yetecek kadar boşluk sağlamak için C somununu gevşetin.
