Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | Busbar Otomatik Üretim Hattı | Güç: | 380~415VAC 50~60Hz 5kW |
|---|---|---|---|
| topraklama testi: | 0~25A | İzolasyon testi: | 1~1000V |
| Yüksek Gerilim Dayanım Testi: | 0~5000V | Servo Numaraları: | 2 eksen (Z ekseni/X ekseni) |
| Bara Uzunluğu: | 1200mm~6000mm | Bara Yüksekliği: | 100mm~650mm |
| Ekipman boyutu: | L12000mm*G1200mm*H1900mm | ||
| Vurgulamak: | Otomatik Bara Muayene Makinası,İzolasyon Direnci Bara Makinası,PLC Kontrol Bara Muayene Makinası |
||
Otomatik Sandviç Bara Üretim Hattı PLC Kontrolü
Yüksek Gerilim Dayanım İzolasyon Direnci Topraklama Test Fonksiyonlu Otomatik Bara Muayene Makinesi
1. Düz uzunluk tipi veya L veya Z tipi, uzunluk 500 ~ 3000 mm, genişlik 250 mm'den az ve kalınlık 6 mm'den büyük olmayan bara için uygundur;
2. Çalışma verimliliği: 1m/dakika;
3. Standart konfigürasyon: tek parça hava ve hidrolik bükme makinesi, bir çerçeve seti;
4. Otomasyon seviyesi: yarı otomasyon;
Özellik
muayene makinesi PLC tarafından kontrol edilir ve yazdırılabilen muayene raporunu oluşturabilir.
Bara dayanma gerilimi değerini ve yalıtım direncini kontrol etmek.
işlev
HV dayanım testi, izolasyon direnci testi ve topraklama testi
Fonksiyon tanıtımı

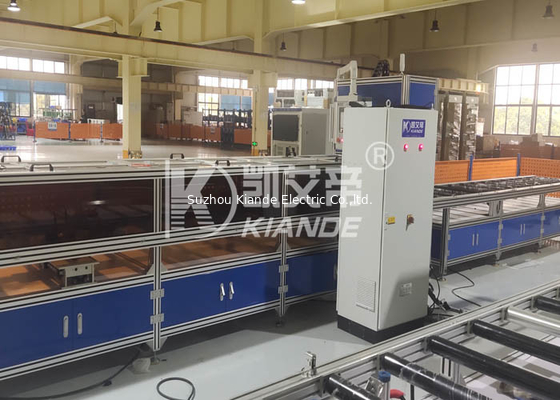

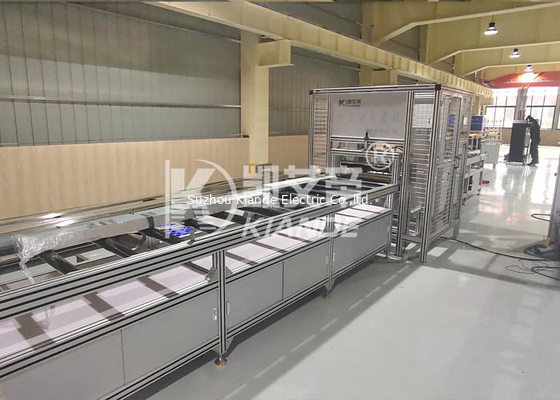

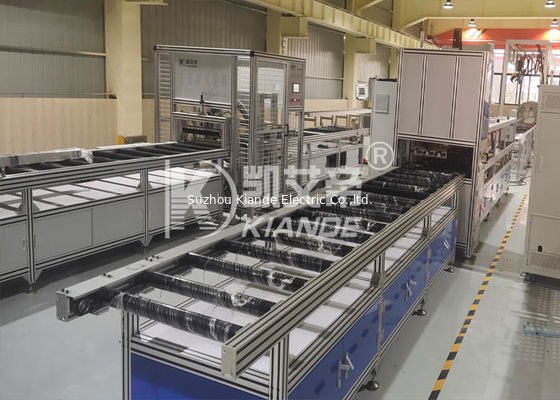

Busbar Otomatik Üretim Hattı, besleme konumlandırma istasyonu, muayene istasyonu ve boşaltma istasyonu olmak üzere üç bölümden oluşmaktadır.Bara besleme konumuna girdiğinde, kontrol sistemi, barkod veya önceki montaj hattı tarafından tanımlanan bilgilerden teste başlamak için doğru test fikstürünü seçecektir.HV dayanım testi, yalıtım direnci testi ve topraklama testi olmak üzere üç test gerçekleştirilecektir.Test bittikten sonra test raporu oluşturulacaktır.
Otomatik bara kontrol hattındaki ekipman verileri
| Numara. | parametreler |
| modeli | KD-JCX/NC-E/H-6 |
| Bara Yüksekliği | 100mm~650mm |
| Bara Uzunluğu | 1200mm~6000mm |
| Bara Tipi | Düz uzunluk tipi |
| Pozisyon Türü | Tek taraflı / Orta |
|
Çalışma Verimliliği |
2 dak/adet (test süresi ayarlanabilir.) |
| Servo Numaraları | 2 eksen (Z ekseni/X ekseni) |
|
Görüş sistemi |
Faz hatası kararı (isteğe bağlı) |
|
Baskı Sistemi |
Barkod yazdırma/Rapor yazdırma (isteğe bağlı) |
|
Yüksek Gerilim Dayanım Testi |
0~5000V |
| İzolasyon testi | 1~1000V |
| topraklama testi | 0~25A |
|
Güç |
380~415VAC 50~60Hz 5kW |
| Ekipman Boyutu | L12000mm*G1200mm*H1900mm |
